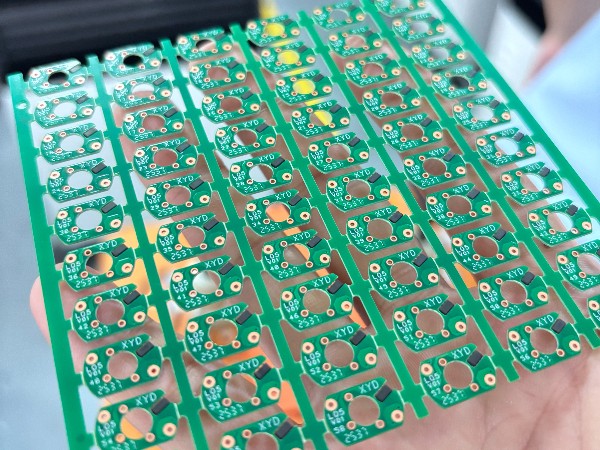

在電子制造行業，PCB板插針是一項基礎卻關鍵的前置工序。無論是連接器排針、插座引腳還是測試探針，都需要將成百上千根細小的金屬針精準插入PCB板對應的孔位中。傳統人工操作不僅效率低下，更難以保證垂直度與位置精度，細長針體在插裝過程中極易彎曲變形，成為制約產線產能與品質的突出瓶頸。
東莞一家專業從事汽車電子控制模組生產的工廠，就曾長期受困于這一工序。該廠生產的多層PCB板需插入256根微型排針，間距僅1.27mm，針長8mm，長徑比較大。此前采用人工在顯微鏡下逐根插裝，6人兩班倒，日產能僅300片，彎針率高達3.5%。因插針不良導致的后道焊接返工、成品報廢，每月損失超過5萬元。
該廠嘗試過振動盤供料后手工輔助插針，但細長針在振動輸送中相互纏繞、卡料頻繁，效率不升反降。也考察過視覺引導的自動插針機，但設備投資超過80萬元，且換產調試復雜，對于多品種、小批量的生產模式并不經濟。
直到引入唯思特WV-1L-S縱向式插針整列機（又稱跳跳機），該工序才真正實現了從“人海戰術”到“一人值守”的跨越。
WV-1L-S縱向式插針整列機采用縱向式垂直振動原理，工作方式與傳統的橫向振動盤截然不同。設備通過精確控制上下往復運動的頻率與幅度，使散裝插針在排列板區域獲得垂直方向的動能，不斷向上彈跳、下落。排列板上的導向孔與PCB板孔位一一對應，且導向孔上端設計有倒角或錐面。
在反復彈跳過程中，部分插針的尖端會偶然落入導向孔的倒角區域。在重力與后續振動的共同作用下，插針被引導至垂直姿態，順著導向孔精準滑入PCB板對應的孔位。唯思特整列機的振動參數可針對不同長度、直徑的插針進行精細調節——細長針采用低幅高頻，避免彎曲；粗短針適當提高幅度，加快入孔速度。
更為關鍵的是，唯思特整列機內置了仿形篩選機制。排列板的導向孔幾何尺寸根據合格插針的外形輪廓精密設計，僅允許方向正確、外形合格的插針通過。若插針方向顛倒（如杯口朝向錯誤）、針體彎曲或尺寸超差，則無法順利進入導向孔，或在后續振動中被自動“彈”出排列板區域，落入回收槽。這一設計實現了排列與質檢同步完成，無需額外檢測設備。
引入唯思特WV-1L-S縱向式插針整列機后，該廠插針工序實現了根本性轉變：
| 指標 | 改造前（人工） | 改造后（唯思特整列機） |
|---|---|---|
| 操作人員 | 6人兩班倒 | 1人（兼管） |
| 日產能 | 300片 | 2000片以上 |
| 彎針率 | 3.5% | 0.3%以下 |
| 換產時間 | 2-3小時 | 15分鐘 |
生產效率提升6-7倍，彎針率降低超過90%。生產負責人算了一筆賬：設備投資不到一年即可收回，每年節省人工成本超過40萬元，因插針不良導致的報廢損失減少約80%。同時，由于插針姿態統一、垂直度一致，后道波峰焊工序的短路率也明顯下降，整體產線綜合效率（OEE）提升35%以上。
該廠生產主管評價道：“以前最怕接到大批量排針訂單，一想到要安排6個人在顯微鏡前干十幾個小時，心里就發怵。現在一臺唯思特整列機，一個人輕松搞定，而且插出來的板子幾乎沒有彎針。這臺機器我們用了半年，穩定性很好，換型號就換一塊排列板，十五分鐘就能轉產。”
PCB板插針的自動化，是電子制造中連接元件與電路板的關鍵工序。唯思特WV-1L-S縱向式插針整列機以其獨特的“彈跳入孔”原理，將繁瑣的人工插針轉化為高效、可靠的標準化作業。通過排列板導向與仿形篩選的協同，該設備實現了插針的方向統一、位置精準與自動質檢，為PCB板制造企業提供了一條經實踐驗證的自動化升級路徑。
如需解決類似PCB板插針問題，歡迎寄送樣品進行免費測試。
