在半導體封裝產線上，有一道工序看似簡單，卻直接影響最終的良率——芯片擺盤。把切割好的裸片從藍膜或料盒中取出來，按統一方向擺放到載具里，看起來只是“擺進去”的動作，但這一步如果出了錯——方向偏了、引腳磕了、表面劃了——后面所有的封裝、測試、出貨，都可能白干。
芯片封裝越做越小，擺盤壓力越來越大。良率問題往往也繞不開這個起步環節。這篇文章主要講三件事：第一，傳統擺盤方式為什么正在成為良率波動的隱形因素；第二，唯思特芯片自動擺盤機如何用動態篩動式整列原理，同時解決精度、損傷和效率問題；第三，這套方案在實際產線中，能幫企業多保住多少良率、釋放多少產能。
芯片封裝工序繁多，但擺盤環節最容易被低估。在切割之后、貼裝之前，芯片需要被一顆一顆轉移到載具中。這個過程既要求方向統一，又要求位置精準，還要求表面無損。聽起來簡單，但做到這三個條件同時滿足，并不容易。

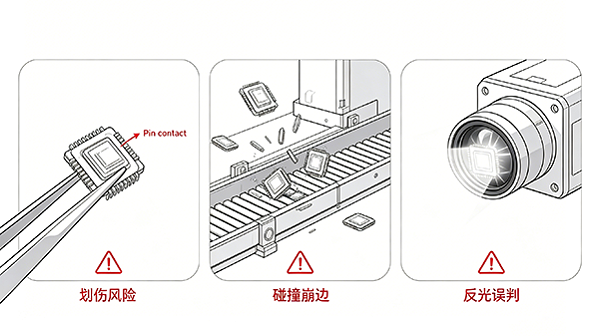

在業內交流中，一些工程師把擺盤環節稱為“良率刺客”，因為它引發的品質損失往往到后段才暴露，而排查時又容易被忽略。具體來看，傳統擺盤方式面臨以下幾個突出問題：
| 問題維度 | 具體表現 | 對良率的影響 |
|---|---|---|
| 人工操作 | 鑷子夾取時觸碰到芯片表面或引腳 | 引線鍵合區損傷、靜電損傷或微裂紋，往往到老化測試階段才暴露 |
| 振動盤方案 | 振動推送過程中，芯片相互碰撞或與軌道壁摩擦 | 薄芯片崩邊、邊緣碎裂、表面劃傷，直接報廢 |
| 視覺識別局限 | 高反光芯片、透明基底、微細特征難以穩定成像 | 方向識別誤判，導致后道貼裝偏位，整批返工 |
在半導體制造中，良率的底線不是“看平均良率有多少”，而是“看最差的那一批芯片被處理成了什么樣”。在擺盤這道工序上，把原本完好的芯片弄出損傷，是成本較高的錯誤之一。因為所有前道工序的價值，都在后道工序中集中體現。
唯思特芯片自動擺盤機基于動態篩動式整列原理設計，通過前后傾斜、左右搖擺與垂直微振的復合運動，引導芯片在受控環境中自主尋位。這種運動方式不依賴機械推送或振動盤的高速摩擦，可有效減少芯片之間的硬性碰撞和表面磨損，在3C電子、半導體、醫療器械等領域均有成熟應用積累。
柔性運動，有效控制物理損傷
動態篩動式整列技術的核心在于“引導”而非“推送”。芯片在工作臺上隨著傾斜和搖擺緩慢移動，依靠自身重力與幾何特征落入定制化的仿形治具型腔。整個過程無需夾持、無需推擠，可有效減少劃傷、崩邊和引腳變形等物理損傷風險。對于QFN封裝芯片、陶瓷插芯等脆性材料，這一優勢較為明顯。在客戶實際案例中，引入該方案后，芯片擺盤過程中的物理損傷率從人工操作的3%-5%降至0.1%以下。
亞微米級定位精度
結合高剛性運動平臺與精密仿形治具，芯片在治具型腔中的定位誤差可控制在±0.01mm以內，部分高精度應用場景可達±0.002mm。這一精度水平可滿足從消費級芯片到工業級、車規級芯片的擺盤需求。
模塊化治具與快速換產
治具板是唯思特整列機實現“一機多用”的關鍵。每款芯片對應一塊定制化仿形治具板，型腔根據芯片三維輪廓逆向加工。換產時只需抽出舊板、插入新板，并調用預存參數，整個過程10-15分鐘即可完成。對于產品型號多、換線頻繁的封裝廠而言，這一設計可降低設備閑置率和換線等待時間。
引入唯思特芯片自動擺盤機，帶來的不僅僅是人力替代，更是良率、效率和產能的綜合提升。
| 價值維度 | 傳統方案（人工/振動盤） | 唯思特芯片自動擺盤機 |
|---|---|---|
| 擺盤精度 | 人工離散大，振動盤難以處理微細特征 | ±0.01mm，關鍵場景可達±0.002mm |
| 方向統一率 | 人工約92%-95%，振動盤對異形件識別率偏低 | 穩定在99.5%以上 |
| 損傷率 | 3%-5%甚至更高 | 可控制在0.1%以下 |
| 換產時間 | 數小時至半天 | 10-15分鐘 |
| 操作人員配置 | 3-5人/班次 | 1人兼管多臺設備 |
| 投資回收期 | — | 通常在6-18個月區間，視產能與良率基數而定 |
在成本側，自動化擺盤設備每年可節省的人力成本、報廢損失及后道返工費用，通常在3-6個月內即可覆蓋設備前期投入。

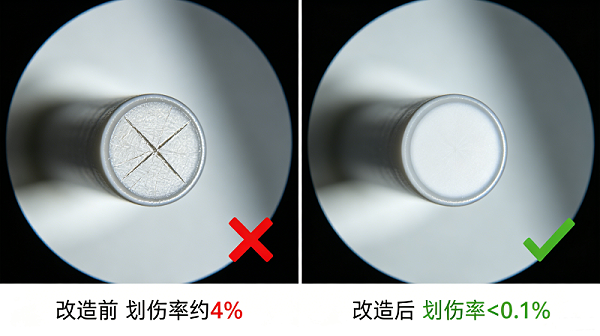

某光模塊制造商在光纖連接器陶瓷插芯（直徑約0.2mm）的擺盤環節中遇到了長期困擾：陶瓷插芯材質硬而脆，人工擺盤時鑷子夾取易造成端面劃傷，傳統振動盤無法穩定供料且損傷率較高。該廠商此前良率約96%，每月因插芯端面損傷造成的報廢損失較為顯著。
引入唯思特芯片自動擺盤機后，采用定制化仿形治具與動態篩動式整列方案，陶瓷插芯以統一姿態落入治具型腔，端面無新增劃傷。方向統一率提升至99.5%以上，擺盤良率從96%提升至99%以上，后道壓接工序因來料姿態統一，效率同步提升約40%。該客戶隨后將該方案推廣至其他精密陶瓷元件的擺盤工序。
“芯片擺盤這件事，看起來簡單，做好了不容易。方向對、位置準、不劃傷，三個條件同時滿足，對設備的要求其實很高。唯思特的方案跟振動盤和視覺思路都不一樣，它不是去‘抓’芯片，而是讓芯片自己找到該去的位置。我們用了一年多，良率數據很穩定，維修也很少，在產線上屬于那種‘不用操心’的設備。”
——某芯片封裝廠工程經理
QFN/DFN等封裝芯片的擺盤與供料
陶瓷基板、陶瓷插芯等脆性元件的無損排列
薄型芯片（厚度<0.3mm）的低應力轉移
多品種、小批量封裝產線的柔性換產需求
半導體封測環節的自動上料與整板流轉
傳感器、MEMS器件等精密零件的方向統一與排列
唯思特提供免費試樣服務。客戶可寄送200-500顆芯片樣品，工程師在實驗室進行實際測試，3-5個工作日內出具詳細的《整列可行性報告》，包含實測效率、方向統一率、損傷檢測數據及治具方案建議。
如需評估芯片自動擺盤的可行性，歡迎寄樣測試。
