在連接器制造領域，排針（Pin Header）作為板對板連接的關鍵元件，其插針精度與效率直接影響后道焊接及產品可靠性。尤其是長針（針長≥8mm，長徑比大）的自動化排列與插裝，一直是行業難點——針體細長易彎曲、方向識別要求嚴、人工插裝效率低。東莞市唯思特科技有限公司推出的唯思特整列機，結合 治具倒板操作工藝，為連接器排針的高精度、高效率插針提供了一套成熟可靠的自動化解決方案。
（配圖/視頻說明：本文配套視頻展示了整列機排列長針、治具倒板轉接、精準插裝的全過程，點擊下方視頻觀看。）
排針通常由多根等間距排列的金屬針與絕緣膠芯組成，長針（長度8-15mm，直徑0.4-0.8mm）在自動化處理時面臨以下挑戰：
| 難點 | 具體表現 |
|---|---|
| 方向識別難 | 針體兩端不對稱（如倒角、杯口），必須保證統一朝向，否則無法插入膠芯孔位 |
| 易彎曲變形 | 長徑比大（通常≥15），剛性差，輸送或夾持時稍有不慎即彎曲，導致報廢或插針失敗 |
| 排列效率低 | 傳統人工需在顯微鏡下逐根排列，6-8人兩班倒，日產僅幾千顆，且良率波動大 |
唯思特整列機通過動態篩動式整列與治具倒板操作，系統性解決了上述難題。
該方案分為三個緊密銜接的步驟：全自動整列→治具倒板轉接→精準插裝。
散裝長針投入唯思特整列機（WH系列機型可調）。設備采用水平對向振動+仿形治具原理，通過精密調節振動頻率與幅度，使長針在治具板上“自主尋位”——只有方向正確的長針才能落入仿形定位槽中。整列精度達到±0.02mm，方向統一率高達99.5%以上，且針體全程無剛性夾持，有效避免彎曲。
（視頻節點：2-6s 整列機運行，長針快速落入治具板）

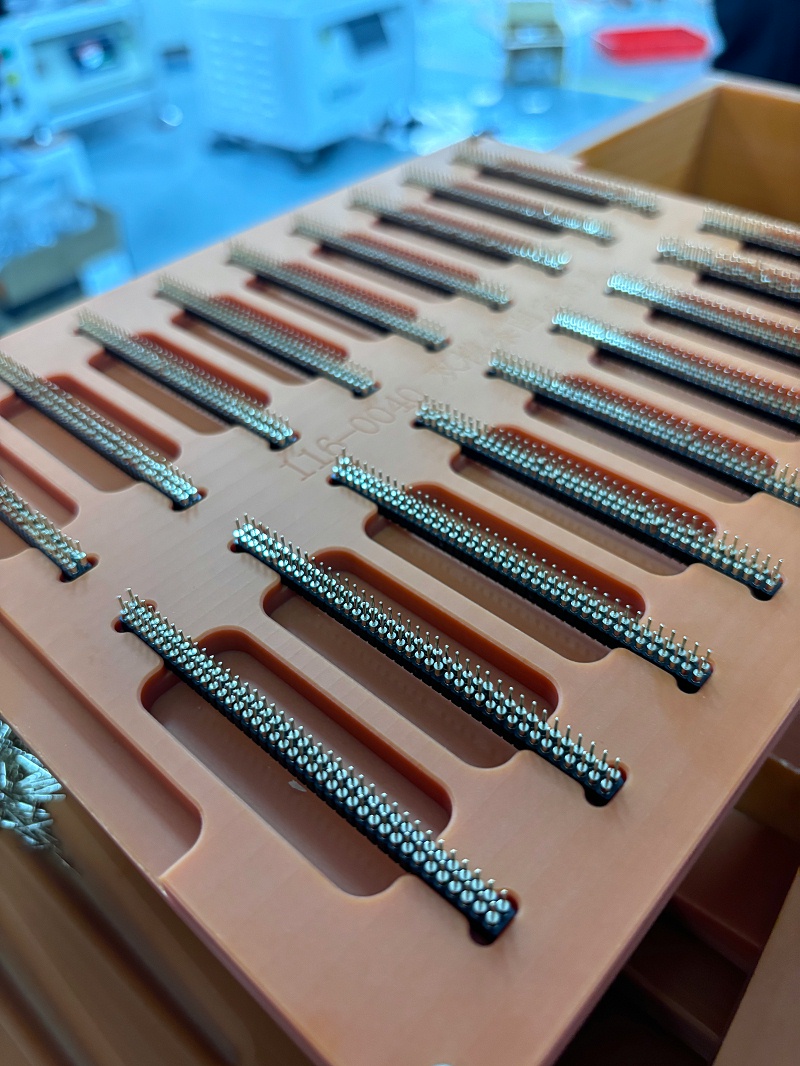

整列完成后的長針陣列位于專用“排列治具板”上。此時，利用倒板機構手動將排列好的長針整體翻轉、轉移至“插針治具板”。治具板之間通過精密導柱定位，確保針間距、針位與最終膠芯孔位一一對應。倒板過程平穩、無沖擊，保持長針原有姿態與間距。
（視頻節點：6-9s 治具倒板操作，整板插針，快速組裝）
將承載長針陣列的插針治具板與預先固定好的膠芯（或PCB板）進行對位，通過下壓或翻轉機構，使所有長針同時、垂直插入對應孔位。由于整列階段已統一方向、倒板階段保持間距精度，插針一次成功率可達99%以上，且針體垂直度、出頭長度一致。
（視頻節點：10-12 排列效果展示 ）
| 優勢 | 具體體現 |
|---|---|
| 高效率 | 單臺整列機一次處理數百根長針，整板插裝時間＜30秒，日產能達1.5萬件以上，較人工提升8-10倍 |
| 高精度 | 整列精度±0.02mm，方向統一率≥99.5%，插針后針體垂直度、共面度滿足自動化焊接要求 |
| 低損傷 | 非接觸式整列，無夾持、無推送，長針彎曲率控制在0.3%以下 |
| 快速換產 | 更換仿形治具板與倒板模具即可兼容不同間距、長度的排針，換產≤15分鐘 |
| 視頻可追溯 | 可配置高清工業相機，實時監控整列與插針過程，方便質量追溯 |
某連接器廠家生產2.54mm間距、40pin排針，針長10mm。原采用6人人工插針，日產能僅1200件，彎針率高達4%。引入唯思特整列機+治具倒板方案后，由1人操作設備，日產能提升至1.2萬件，彎針率降至0.2%，投資回收期僅8個月。
20年行業經驗，專注精密零件自動化整列
20000+異形件案例庫，提供成熟的長針整列參數
源頭工廠，治具自主精密加工，交付快、定制靈活
免費試樣：寄送長針樣品，3-5工作日出整列+倒板可行性報告
連接器排針的長針插針，不再需要依賴熟練工在顯微鏡下逐根操作。唯思特整列機配合治具倒板工藝，將無序散針轉化為整齊、方向統一的陣列，并精準轉移到插針工位，實現高效、低損、高一致性的自動化生產。
