唯思特整列機：電感全自動排列生產線——散料倒入，整板輸出，全程無人化

在電感、變壓器等磁性元件制造領域，排列工序長期依賴人工：操作員將散裝電感一顆顆擺放到載板上，效率低、方向易錯、后道焊接頻繁報警。東莞市唯思特科技有限公司推出的唯思特整列機 ，將散料自動提升、自動輸送、自動稱重下料、自動排列、自動出板五大功能集成于一體，真正實現了電感排列的“黑燈工廠”作業。本文深度解析 唯思特整列機 電感全自動生產線的技術邏輯與實戰價值。

?? 本文配套視頻展示唯思特整列機從散料倒入到整板輸出的完整運行過程，點擊下方視頻觀看。

一、電感排列的行業痛點：為何必須自動化？

電感產品（如一體成型電感、繞線電感）在進入后道激光打標、檢測、編帶或包裝前，需要以統一的電極朝向、整齊的間距排列在載板上。傳統人工擺盤存在三大頑疾：

唯思特整列機通過全自動化閉環設計，一次性解決了上述難題。下面逐段拆解其工作流程。

二、唯思特整列機電感全自動生產線五大核心環節

1. 散料自動提升：從料斗到振動盤

操作員只需將整袋散裝電感倒入唯思特整列機的大容量料斗（可容納數萬顆電感）。料斗底部配有振動裝置和提升機構，將電感勻速、定量地輸送到高位振動盤。自動提升系統通過光電傳感器監測振動盤內的料位，缺料時自動補料，滿料時暫停提升，避免堆積。 唯思特整列機 的這一設計使得操作員每隔1-2小時才需加料一次，大幅降低勞動強度。

2. 自動輸送：振動盤初步定向

提升至高位振動盤的電感，在振動作用下沿螺旋軌道向前移動。唯思特整列機的振動盤經過精心設計，軌道寬度、傾斜角度、擋片位置根據電感外形定制，可以剔除疊料、反料，使大部分電感以電極面朝上的姿態進入下一工位。振動盤出料口設有光電計數器，實時統計輸送數量，為后續稱重下料提供數據支撐。

3. 自動稱重下料：精準控制排列量

振動盤輸出的電感落入稱重斗。唯思特整列機配備高精度稱重傳感器，實時測量落入的電感總重量?？刂破鞲鶕?jù)當前載板的空位數量（或預設的單板裝填數量）自動計算所需下料量，精確控制振動給料器的開啟時間。稱重精度可達±0.5g，對應微型電感約10-20顆的誤差，確保每塊載板上的電感數量一致，既不會缺件也不會溢出。

4. 自動排列：唯思特整列機的核心技術

這是唯思特整列機最關鍵的工位。稱重后的電感通過導料槽均勻分布到唯思特整列機的動態篩動式整列平臺上。工作臺進行前后傾斜、左右搖擺與垂直微振 的復合運動，電感在受控環境中自主尋位。定制化的高精度仿形治具板，每個型腔根據電感的外形輪廓與電極位置逆向加工，型腔公差±0.01mm。

• 電極方向識別：電感正負電極面或標記點特征細微，唯思特整列機的仿形型腔只允許電極面朝上的電感穩定落入；方向錯誤的電感因幾何干涉無法就位，被持續運動帶走。

• 整列精度：排列后電感之間的間距一致性和方向統一率均處于行業較高水平。

• 排列速度：根據電感尺寸不同，唯思特整列機單板排列時間約20-60秒，每板可容納數十至數百顆電感。

5. 自動出板：整板流轉，對接后道

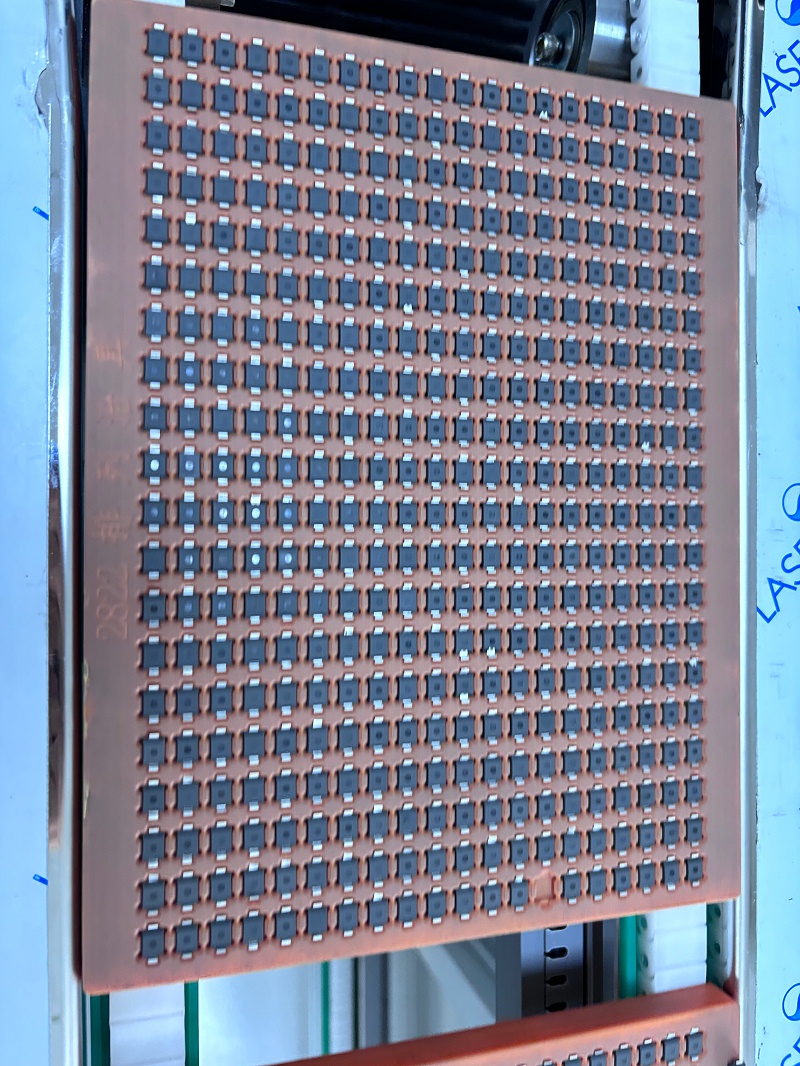

排列完成的載板被唯思特整列機自動輸送至出板工位。設備通過升降平臺或平移機構，將滿板平穩推出，堆疊在收板料倉中。收板料倉可容納數十塊載板，操作員只需定期將整疊滿板取走，即可直接送入后道焊接、點膠或編帶設備。唯思特整列機的出板機構還預留了與AGV或流水線對接的接口，可無縫融入全自動生產線。

唯思特整列機的上述五個環節通過總控系統協同運行：操作員只需將散裝電感倒入料斗，按下啟動按鈕，設備便會自動完成提升、輸送、稱重、排列、出板，全程無需人工干預。

三、唯思特整列機的技術參數與選型參考（具體規格以官方提供為準）

注：以上技術參數因產品定制化而異，實際規格以唯思特科技官方提供為準。歡迎聯系獲取詳細技術資料。

四、應用價值：唯思特整列機帶來的實實在在的回報

以某電感制造企業為例，引入唯思特整列機全自動排列線后：

該企業生產負責人表示：“以前電感排列是最頭疼的環節，新員工經常擺反電極，后道設備老報警。唯思特整列機上線后，只要把散料倒進料斗，后面就不用管了，方向基本沒有錯的，產量翻了好幾倍。”

五、為什么選擇唯思特整列機？

• 整線集成：唯思特整列機不是單一排列工位，而是包含散料提升、輸送、稱重、排列、出板的完整解決方案。

• 高精度仿形治具：唯思特整列機的治具根據電感三維模型一對一加工，方向識別精準，換產只需更換治具板，15分鐘完成。

• 柔性運動，無損處理：唯思特整列機采用低應力動態篩動技術，電感無夾持、無碰撞，表面漆包線或鍍層不易損傷。

• 24小時連續運行：唯思特整列機設計冗余充分，關鍵部件采用品牌元器件，穩定可靠。

• 免費試樣服務：客戶寄送200-500個電感樣品，唯思特整列機工程師根據實測數據出具詳細的整列方案與效率報告。

六、結語

電感排列的自動化已經不再是簡單的“機器換人”，而是整個生產線物流與信息流的重構。唯思特整列機以散料自動提升、自動輸送、自動稱重下料、自動排列、自動出板五大功能，打造了一站式的電感全自動排列解決方案。從散裝電感倒入料斗，到整齊排列的載板自動堆疊，全程不需要操作員干預，真正實現了“黑燈工廠”式生產。

如果您也在為電感排列效率低、方向錯誤多、招工難而發愁，歡迎寄送樣品至唯思特科技，我們將免費為您測試，并提供詳細的整線方案。
